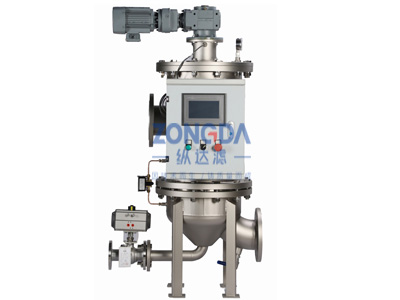

產品介紹
氣體輔助反沖洗過濾器適合流量較大、固含量較大、要求連續不間斷工作的工況環境，適合含蠟，瀝青質、金屬雜質、未融顆粒、臟污物的(如渣物)等固體的工藝流體，使用氣體輔助反沖洗是首選的過濾方法。
在氣體輔助的反沖洗中，壓縮空氣的快速卸壓使膨脹的氣泡將液體內粘稠物爆破后反向穿過(由內而外)過濾元件，其速度高達正向正常流速的7倍，使過濾元件上的雜質被沖掉。
工作原理
氣體輔助自動反沖過濾器由過濾器本體，氣源儲氣罐，切換閥、排污罐和PLC控制單元等產品組成系統。他的主要特點是可以自動反沖洗，并且在任意反沖洗期間，只有一個容器處于反沖洗，而另一個容器一直處于在線工作狀態，可以不間斷地過濾原料介質。
正常工作時，流體進入過濾器內，過濾元件將介質中的固體顆粒攔截，阻隔在過濾元件外表并產生堆積，過濾系統的進口與出口壓差逐步增大，當壓差增大到某一設定值時，PLC控制單元工作并驅動執行機構動作 ，依次打開備用容器(B容器)的進口，出口閥，然后依次關閉過濾容器(A容器)的進口和出口閥，同時打開壓縮氣體進口閥，向A容器充氣加壓，然后快速打開排污閥，將容器中的過濾元件外表進行沖洗，并排放掉反洗液后關閉進口閥排污閥。A容器反洗后，進入待工作狀態。當A容器在反洗時，B容器在正常工作，當壓差增大到設定值時，B容器同樣按上述的工作順序進行反洗后處待工作狀態
正常工作狀態，介質從下而上通過過濾組件，有上部的出口匯管輸出。
反沖工作狀態，沖洗介質由上而下反吹過濾元件，將過濾元件的外表面上堆積物沖掉并排入排污罐內。
反沖洗控制方式：1、根據差壓變送器的差壓來驅動;2、根據時間定時器的時間設定來驅動;即其中任一功能到達設定點時，系統即進行自動反沖洗，并設有兩者強制反沖洗手動控制按鈕，按動其中每一，都會將對應的容器進行強制反沖和系統的流體切斷
技術參數
工作壓力：0.2～2.5MPa
工作溫度：-40～180℃
過濾精度：0.1～500um
電源電壓：24V DC或220V AC
氣源壓力：≥0.8MPa
反洗方式：自動(差動、定時)、手動
連接方式：法蘭連接
過濾元件：燒結網濾芯、楔形濾芯、覆膜濾芯、粉末燒結濾芯等
應用領域
石油化工、煤化工、精細化工、地熱水供暖、食品等行業的液固分離
產品描述不盡完整，詳細資料或定制請電話咨詢15090380199
