旋風除塵器的原理

旋風除塵器是利用氣流旋轉過程中作用在粉塵上的離心力，使粉塵從含塵氣流中分離出來的設備。

旋風除塵器是由進口、筒體、錐體、排出管(內筒)4部分組成的。含塵氣流由除塵器進口沿切線方向進入除塵器后，沿外壁由上向下作旋轉運動，這股從上向下旋轉的氣流稱為外旋渦。外旋渦到達錐體底部后，轉而向上，沿軸心向上旋轉，*后從排出管排出。這股從下向上的氣流稱為內旋渦。向下的外旋渦和向上的內旋渦旋轉方向是相同的。氣流作旋轉運動時，粉塵在離心力的作用下甩向外壁，到達外壁的粉塵在下旋氣流和重力的共同作用下沿壁面落入灰斗。

旋風除塵器的優點

1.除塵器中沒有運動部件，維護保養方便;

2.可耐400℃高溫，如采用特殊的耐高溫材料，還可以耐受更高的溫度;

3.除塵器內敷設耐磨內襯后，可用以凈化含高磨蝕性粉塵的煙氣。

旋風除塵器的缺點

1.對捕集微細粉塵(小于5um)和塵粒密度小的粉塵(如纖維性粉塵)除塵效率不高;

2.由于除塵效率隨筒體直徑的增加而降低，因而單個除塵器的處理風量受到一定限制。

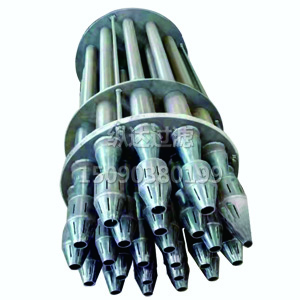

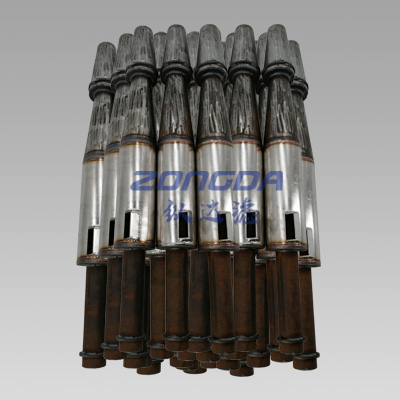

多管旋風除塵器

如上所述，旋風除塵器的效率是隨著簡體直徑的減小而增加的，當直徑減小，處理風量也減小。當要求處理風量較大時，如將幾臺旋風除塵器并聯起來使用，占地面積太大，管理也不方便，因此就產生了多管組合的結構形式。多管除塵器是把許多小直徑(100~250mm)的旋風子并聯組合在一個箱體內，合用一個進氣口、排氣口和灰斗。為使風量分配均勻，進氣和排氣空間用一傾斜隔板分開，為了使除塵器結構緊湊，含塵氣體由軸向經螺旋導流葉片進入旋風子，并依靠螺旋導流葉片的作用作旋轉運動。
